产品特点

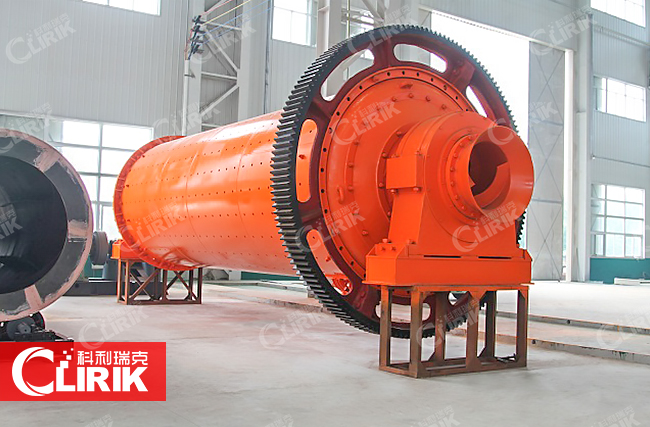

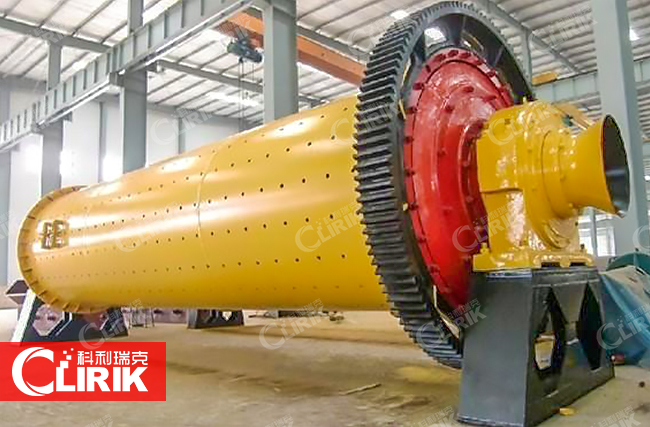

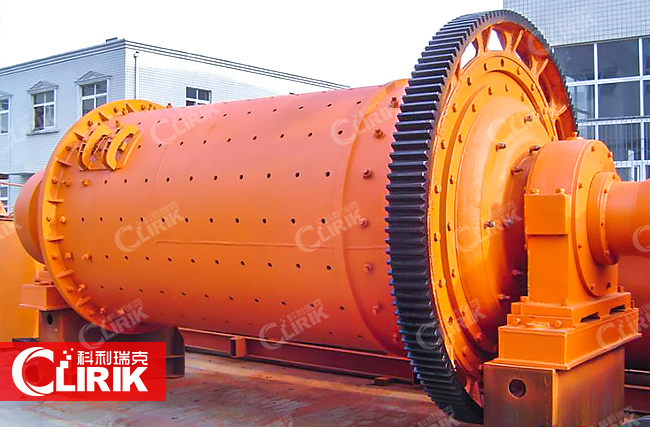

　球磨机是一种圆筒形磨粉设备，在矿石制粉域应用非常广泛。通过钢球的互相碰撞来达到制粉的目的。它广泛应用于水泥、硅酸盐制品、建筑材料、耐火材料、化肥和各种矿物质的研磨。球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等**行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式，根据排矿方式不同，可分格子型和溢流型两种。

结构组成

　球磨机的结构组成：

　球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

　球磨机主机包括筒体，筒体内镶有用耐磨材料制成的衬，有承载筒体并维系其旋转的轴承，还要有驱动部分，如电动机，和传动齿轮，皮带轮，三角带等。

　关于叫叶片的零件，一般不是主要部件，在进料端的部件进料口内有内螺旋可称其内螺旋叶片，在出料端的部件出料口内有内螺旋也可称其内螺旋叶片。

　另外在出料端的辅助设备中如果用螺旋运输机，在该设备里会有叫螺旋叶片的零件，但是严格的说，它已经不算球磨机的零件了。

　根据物料及排矿方式，可选择干式球磨机和湿式格子型球磨机。**球磨机，采用自动调心双列向心球面滚子轴承，运转阻力小，**效果显著。筒体部分，在原有筒体出料端增加了一段圆锥筒体，既增加了磨机的有效容积，又使筒内介质分配*加合理。本产品广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。

工作原理

　根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。

　物料由进料装置经入料中空轴螺旋均匀地进入磨机仓，该仓内有阶梯衬板或波纹衬板，内装各种规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

　筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入仓时候被钢球击碎，物料进入第二仓时候，钢段对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体也可以用钢段。

　原料通过空心轴颈给入空心圆筒进行磨碎，圆筒内装有各种直径的磨矿介质（钢球、钢棒或砾石等）。当圆筒绕水平轴线以一定的转速回转时，装在筒内的介质和原料在离心力和摩擦力的作用下，随着筒体达到一定的高度，当自身的重力大于离心力时，便脱离筒体内壁抛射下落或滚下，由于冲击力而击碎矿石。同时在磨机转动过程中，磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。

技术参数
