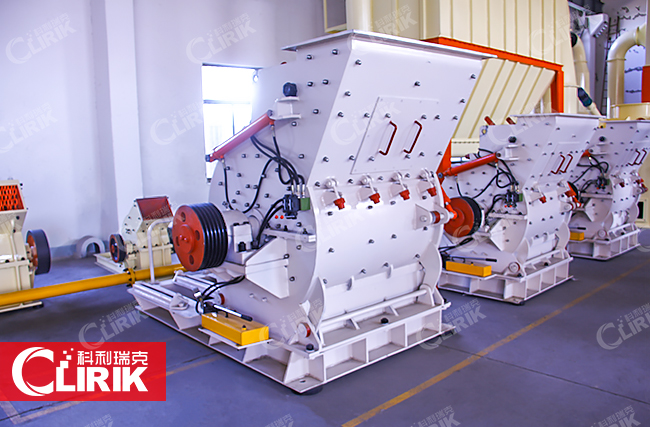

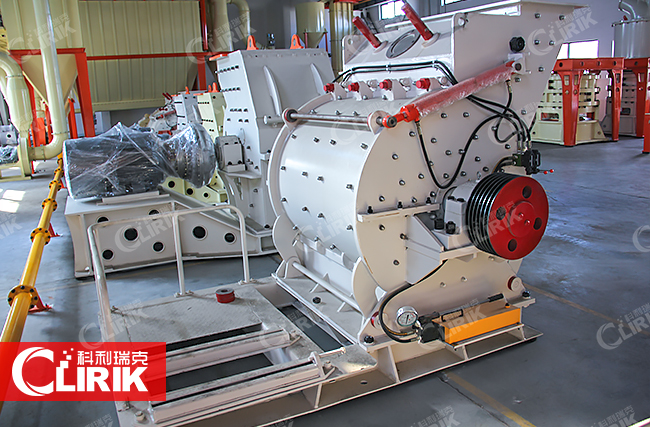

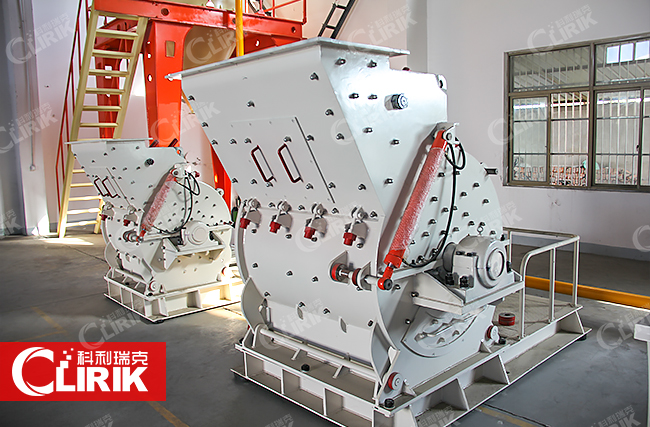

粗粉磨粉机

    应用范围：砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

    物       料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等

    **能力：15-60t/h

    成品细度：≤3mm

    获取报价 在线咨询
产品详情

产品特点


　粗粉磨粉机主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门，在高速公路建设、水利工程、建筑碎石、机制砂加工等域广泛应用，非常适合破碎各种软、中硬矿石进行粗碎、中碎、细碎作业。粗粉磨粉机是在直通磨结合客户**的需要，在传统磨粉机的基础上，设计出的粗粉磨粉机解决了用户对成品细度3毫米以下混合料的一种需求。粗粉磨粉机是磨粉设备**集多年来在磨粉行业的**经验，收集国内外客户的建议和要求，替代了雷蒙磨、粉碎机、球磨机等传统磨粉设备只能加工细粉式颗粒料的一种新型高科技系列产品，来满足细沙加工客户要求，它广泛适用于石英砂、硅砂、铸造砂、磨具磨料砂等细砂行业的一种**率的理想设备配套组成闭路**线，可**出各种粒度的产品，使用*广泛、效果*佳。


性能优势



  • **、**

  • 粗粉磨粉机采用料层粉磨原理粉磨物料，能耗低，粉磨系统的电耗比球磨机低20～30%，而且随原料水分的增加，节电效果*加显著。



  • 易损件使用寿命长

  • 易损件采用特殊原料 一般可达一年以上，加工碳酸钙、方解石时，使用寿命可达2-5年。



  • 安全可靠性高

  • 装备有防止辊套和磨盘衬板直接接触的限位机构，避免金属之间的磨擦与碰撞而出现破坏性剧烈震动，增加了安全性



  • 环保、清洁

  • 粗粉磨粉机采用全密封系统，系统在负压下操作，无扬尘，环境清洁。


结构组成


　粗粉磨粉机的组成结构


1、机架部分：由侧板、前箱组件、后箱焊件等组成。

2、偏心轴转动部分：主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分、  破碎腔工作部分：主要由定颚板、动颚板、侧衬板、护板等组成，是破碎物料的工作零件。

3、保险装置：由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起保险作用的零件。

4、排料口调整装置：该装置用来调整排料口的大小尺寸，控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。


工作原理


　粗粉磨粉机主要由机壳、转子、承击铁和篦条等部件组成。机壳分上下两部分，由钢板切割后焊接而成，其余各部分用螺栓连接成一体。机壳内部镶有高锰钢衬板，磨损后方便*换;其主轴上安装有数组规则分布的锤子，与转盘及穿锤轴组成转子。主机通过电机、三角皮带带动主轴，从而使转子旋转，锤头受到旋转时所产生的离心力向四周伸开，大块物料从进料口进入破碎腔之后，便被高速运动的锤子击碎。破碎合格的物料则由下部有缝隙的蓖条排出，不合格的则留在破碎腔内，被锤子和承击铁块反复作用，直至能够合格排出。为避免堵塞，被粉碎物料的含水量一般不超过5% 。




技术参数


型号ModelPCC-75PCC-90PCC-132
转子直径/Rotor Diameter/mm7509001150
转子宽度/Rotor Width/mm80012001500
转速/Rotor Speed r/min800-1000800-1000550-800
进料口尺寸/Feed head size/mm320*930400*1200500*1500
进料粒度/Feeding Size/mm≤50≤60≤80
出料粒度/Finished Size/mm≤3≤3≤8
处理能力/Capacity t/h8-1515-4040-70
功率/Power/KW55-7575-90110-132
锤头数量/Hammer Number(piece)183232
外形尺寸/Overall Size L*W*H/mm2310*1665*16102840*2100*20203720*2650*2540
